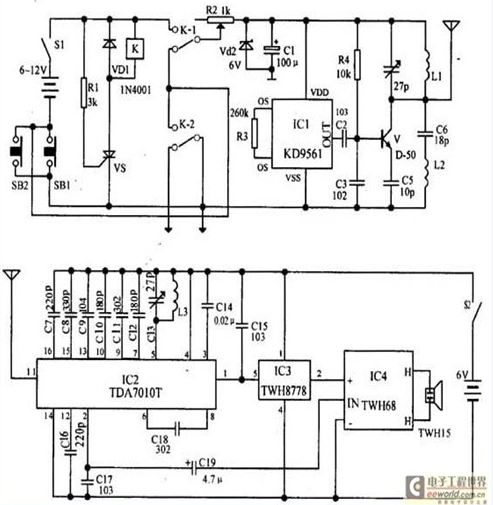

发射机：继电器K和可控硅VS用来控制发射机电路的电源。IC1组成警声信号电路。晶体管V及其外围元件组成射频振荡电路，发射报警信号。在等待状态时，开关S1接通，而SB1断开(即车头锁被锁住)，K就处在释放状态，报警发射机不工作。当车头锁被打开时(即SB1接通)，VS被触发导通，K吸合，接通发射机电 源。SB1接通后，K-2的常开点将其自锁，此时只有断开S1报警方能结束。在K动作时，其常闭触点K-l断开，切断发动机点火电路。接收电路由TDA7010和开关功放TWH8778、TWH68组成。当IC2 收到报警信号时其互脚的高电平通过IC3经IC4放大由TWH15放出报警声。
